일체형 VOCs 제거용 흡착 및 농축 재생 시스템

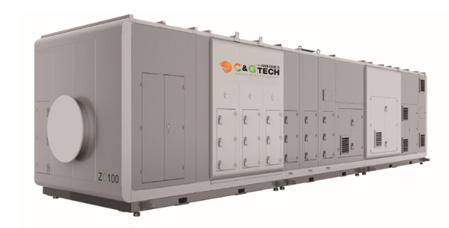

설비소개
특징

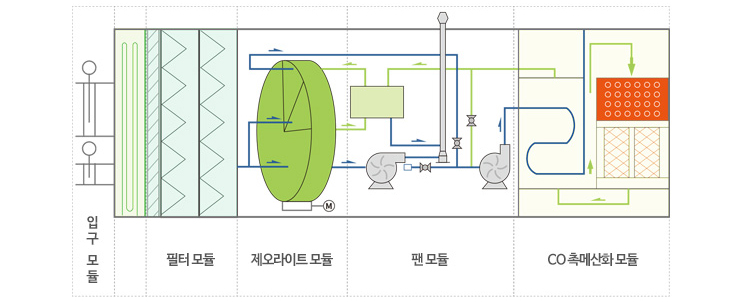

- 모듈화 설계를 적용
- 분해하고 조립하기 편리함
- 각자 다른 기능성 모듈로 조립
- 현장 상황에 따라 각 기능성 모듈을 선택하고 조립
공정원리

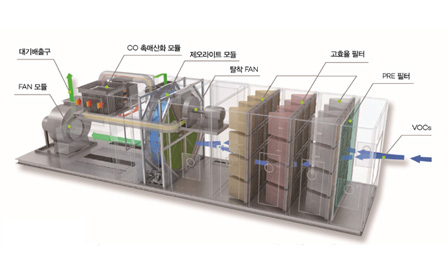

흡착 농축 기술 조합 시스템
VOCs 흡착 농축 회전 ROTOR 및 촉매 산화 CO 조합된 VOCs 관리 시스템
특징
- 산화 온도 300°C
- 열교환기로 튜브 또는 판식을 사용하여 교체열효율 65%
- 처리효율성 90% ~ 99%
- 대지 면적이 비교적 작다
- 최고 내온 ~500°C
- 간헐 운행에 적합하다
- 황, 할로겐 등의 유기 물질을 처리할 수 없다.

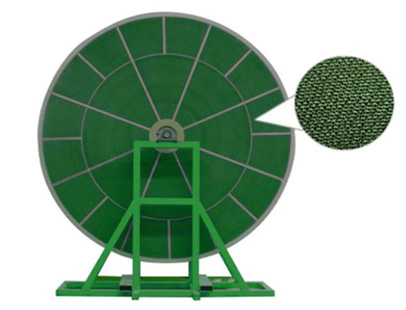

VOCs 흡착 농축 턴테이블
특징
- 흡착 성능의 우수성
- 흡착 효율 90 ~ 99%
- 다양한 형상으로 선택 가능

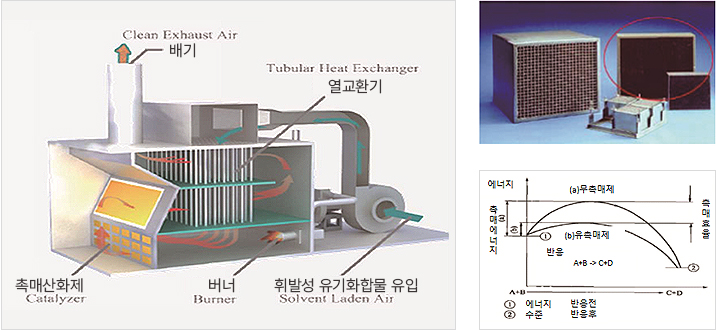

촉매 산화
특징
- 촉매의 작용은 촉매 연소 과정에서 반응의 활성화 에너지를 낮춤으로써 연료소비량 감소
- 촉매 산화는 배기 가스를 300℃로 가열하여 촉매의 작용에 의해 유기물을 완전히 CO₂와 H2O로 분해
- 귀금속(Pt, Pd) 촉매사용, 낮은 반응 온도로 에너지 소비 절감 및 정화효율 95%이상으로 투자비용 절감효과
- 고온에서 안정화된 세라믹 담체를 사용하여 촉매가 소결되지 않고 넓은 비표면적과 기계적 강도 및 높은 열에 대해 안정성 유지

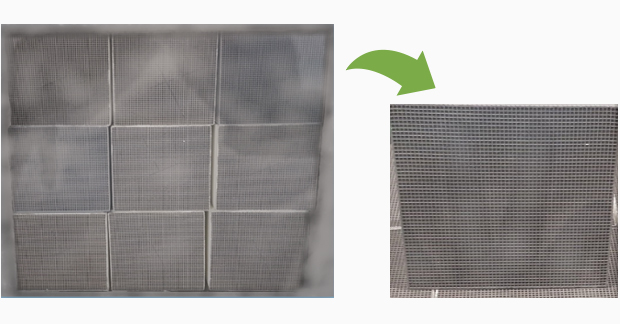

촉매의 기술적 이점
VOCs 촉매
- 기존대비 40~50% 무게 감소
- 높은 공극률로써 표면적대비 30% 향상
- 신뢰할 수 있는 저온 및 고온 촉매 활성
- 직경 UP, 처리면적 UP

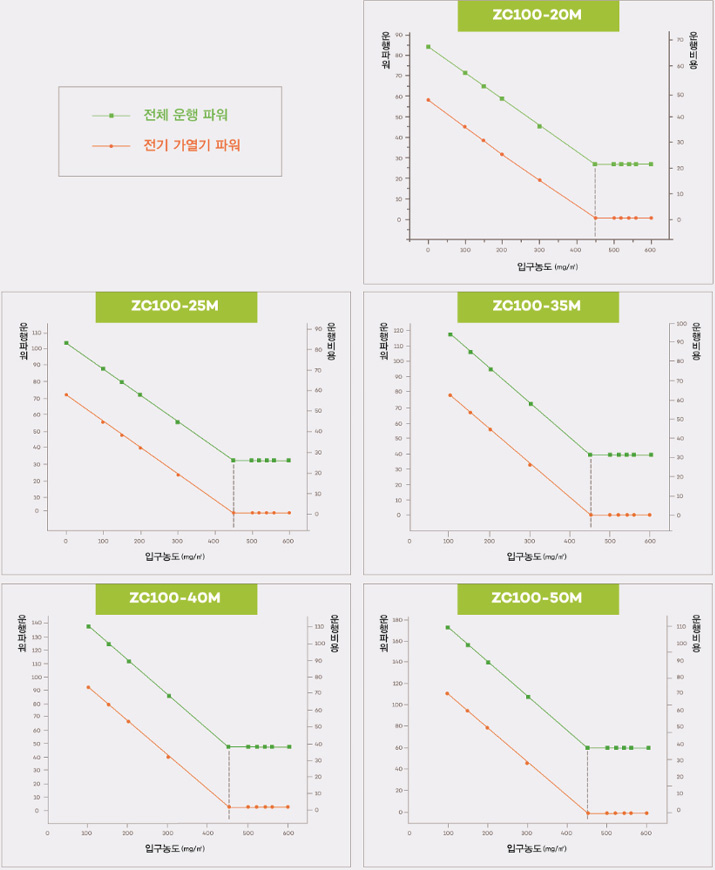

운행비용 및 에너지 소모
실험성적서
1. 흡착시험
시험 항목 및 조건
| VOCs유형 | 풍량 m³/h | 농도 ppm | 출구농도 | |
|---|---|---|---|---|
| 실험 1 | 자일렌 | 20000 | 300-400 | < 30 |
| 실험 2 | 자일렌-아텔아세테이트 (2:1) | 20000 | 300-400 | < 30 |
시험 측정 결과

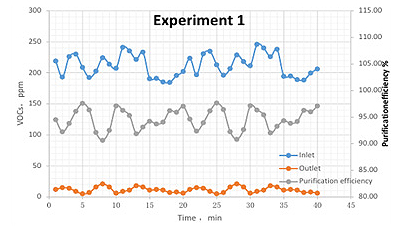

배기가스농도 그림에서 볼수있듯이 자일렌 입구 농도는 190~330ppm이고 배기가스 배출농도는 5~10ppm이며 장비전체 효율은 92% 이상 효율을 나타냄
2. 탈착 시험
시험 항목 및 조건
| VOCs유형 | 풍량 m³/h | 농도 ppm | 탈착풍량 Nm³/h | 분자 로타유형 | |
|---|---|---|---|---|---|
| 실험 1 | 자일렌 | 20000 | 200-330 | 2500 | 2350-40-III |
| 실험 2 | 자일렌-아텔아세테이트 (2:1) | 20000 | 200-400 | 2500 |
시험 측정 결과

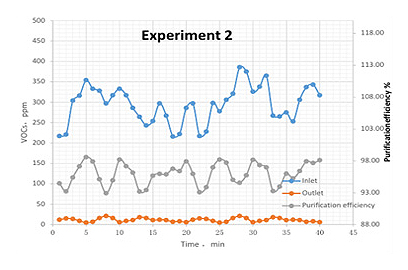

배기가스농도 그림에서 볼수있듯이(자일렌:에틸아세테이트=2:1) 입구농도가 200~400ppm이고,배기가스 출구농도는 5~20ppm이며,장비의전체 효율은 93%이상을 나타냄
