개요

싸이클론은 원추형 원통으로 분진을 흡입하면 원심력과 중력침강에 의해 분진저장소에 떨어지는 원리를 이용해 구조적으로 분진을 제거하는 설비

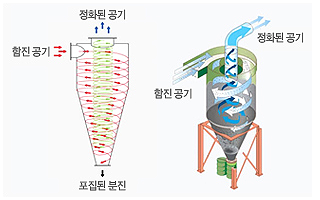

원리

원추형 원형으로 흡입된 기체와 원통내부를 나선형으로 회전하면서 원심력에 의해 아랫방향으로 흘러내리는데, 이때 원통내부가 좁아지면서 회전에 가속이 붙는다. 빠른 속도로 흘러내린 기체와 분진은 분진저장소에 떨어지며, 기체는 분진과 분리되어 원추형 원통중앙부분으로 상승하여 배출되는 원리

특징

• 구조가 간단하고 제작비와 운전비용이 저렴하여 광범위하게 사용
• 분진입자의 크기가 클수록 효율 증대
• 10㎛이하의 입자의 경우 포집효율이 증감
• 고온가스의 처리가 가능하고 압력손실이 적음
• 습한 분진은 처리가 어려움
• 분진량과 유량의 변화에 민감

적용분야

• 식품공장
• 섬유,화학공장
• 제철,제강,주물공장
• 보일러 분진을 배출하는 사업장
• 목재공장 및 지분공장
• 소각로 후단설비
• 대기오염방지시설의 전처리
