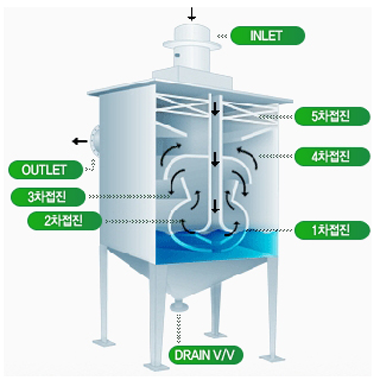

습식와류믹스 세정집진장치(Swirl Scrubber)
원리
소용돌이 세정 집진기는 충돌판을 사용하여 와류를 형성시켜 오염 물질과 직접 접촉하여 분진 및 오염물질을 흡수제거
장점
- 장치구성이 간단하여 유지관리 및 보수가 용이하다.
- 세정액 분사노즐 및 충진층이 없어 분진에 의한 폐쇄위험이 적다.
- 세정펌프 및 충진물이 없어 유지관리비를 최소화 할 수 있다.
- 유입분진의 종류에 따라 장치의 수위조절이 가능하다.
- 위의 특징과 함께 오염물질의 고효율 처리가 가능하다.
- 기존의 충전탑(Packed Tower)을 대체할 수 있는 환경오염방지시설이다.
적용분야
- 수용성 유해가스
- RESIN 배출 화학 공정
- 화력발전소 석탄원료 이송공정
- 점성분진 배출 공정
- 도장, 섬유, 도료, 반도체 공정
- 각종 VOC발생 공정
- 악취 발생 공정
- 석유화학 공정
집진 효율 및 특성
| 입경범위 / Dust 농도 | 2484mg/min | 689mg/min | 240mg/min |
|---|---|---|---|
| 1.0 ~ 2.0 | 90.78 | 97.53 | 98.34 |
| 2.0 ~ 3.0 | 98.44 | 98.86 | 99.01 |
| 3.0 ~ 4.0 | 99.79 | 99.54 | 99.54 |
| 4.0 ~ 5.0 | 99.90 | 99.83 | 99.79 |
| 5.0 ~ 7.5 | 99.83 | 99.97 | 99.95 |
| 7.5 ~ 10.0 | 99.87 | 99.98 | 99.97 |
| 10.0 ~ 15.0 | 99.95 | 99.98 | 99.98 |
| 15.0 ~ 20.0 | 99.93 | 99.97 | 99.96 |
회전원판 세정집진장치(Rotating Disk Scrubber)
.png)
.png)
원리
Rotating Disk Scrubber은 Cyclone과 Wet Scrubber를 조합한 장치로서 먼지를 포함한 가스 흐름이 Cyclone을 형성하여 회전층을 통과 한 뒤 Wet Scrubber로 들어가서 가스를 포함한 입자상 오염물을 제거
장점
- 회전판 사용으로 인한 충진물 교체 비용 절감
- Filter 및 충진층의 막힘 현상이 해결
적용분야
- 도금 공정
- 금속 용해 GAS공정
- 소각로 후단설비
- 기타 각종 유해성 GAS공정

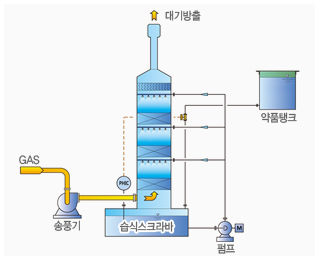

세정집진장치
개요
용해도가 높은 유해가스 및 화학물질,흄(Fume),미스트(Mist) 등의 오염물질을 습식으로 처리하는 설비
원리
가스를 흡수액에 접촉시켜 가용성 성분을 용해시켜 제거하는 원리
장점
- 오염원의 특징에 따라 다양한 흡수액을 사용하여 처리가능
- 필터처리 방식이 아니기 때문에 압력손실이 적음
- 고농도의 가스, 분진, 미스트 등 다양한 오염원을 동시에 제거
- 가스 유량의 변동이 있어도 일정한 제거효율로 처리가능
단점
- 동결방지 문제
- 백연발생 문제
- 2차 오염문제(폐수발생)
- Bed 및 Plate의 Plugging 문제
- 압력손실 및 동력이 높고 부식 및 침식가능(재질에 따른 부식 및 침식정도 차이가 있음)
.png)
.png)
적용분야
- 화학,섬유공장
- 도금 공장
- 폐수처리장
- 분뇨처리장
- 악취 발생 사업장
- 미세입자상 물질,유해가스, VOCs, Fume 발생사업장
